等边网格生成工具 FusionTestTool v3.2

FusionTestTool是一款专业的网格生成工具，用于创建高精度的参考网格。适用于播控设计师、新媒体艺术工作者进行LED大屏分辨率、投影融合分辨率比例尺寸验证、布局规划等工作。

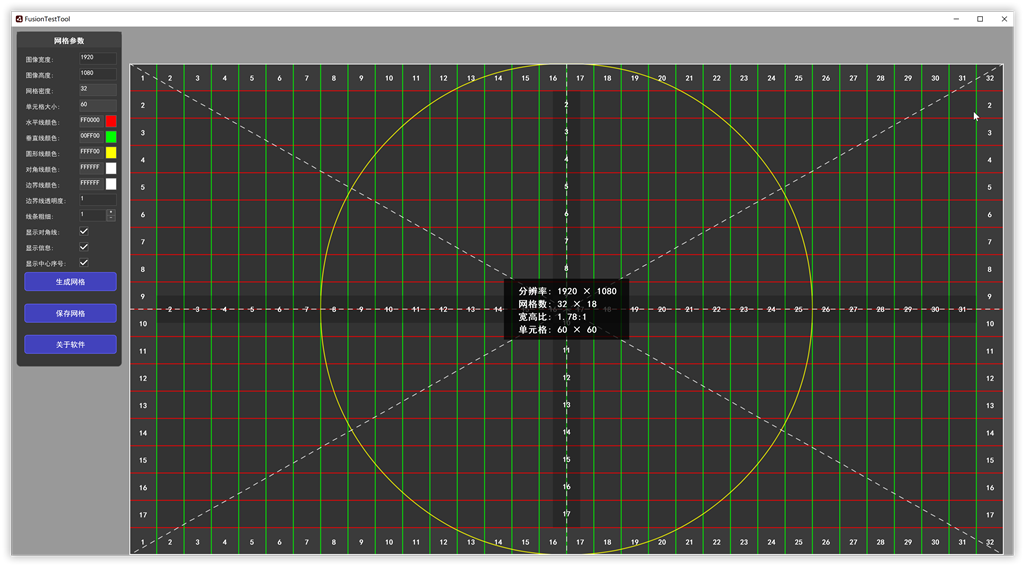

主要特性

• 分辨率设置
• 支持自定义宽度和高度
• 默认分辨率：1920×1080
• 自动计算最优网格密度
• 网格参数
• 网格密度：自动计算，确保单元格大小在60-65像素之间
• 单元格大小：自动调整，保持宽高比例一致
• 支持16-192范围内的网格密度，以16为倍数递增
• 线条粗细：支持1-2像素范围调节
• 网格线条
• 水平线颜色：可自定义（默认红色）
• 垂直线颜色：可自定义（默认绿色）
• 圆形线颜色：可自定义（默认黄色）
• 对角线颜色：可自定义（默认蓝色）
• 边界线颜色和透明度：可自定义
• 实时颜色更新：修改颜色后立即生效
• 显示控制
• 显示/隐藏对角线
• 显示/隐藏中心序号
• 显示/隐藏中心虚线背景
• 显示/隐藏网格参数信息

交互功能

• 缩放控制：
• 支持鼠标滚轮缩放
• 缩放范围：0.1x - 5.0x
• 保持鼠标位置不变的智能缩放
• 平移功能：
• 支持鼠标拖动平移画布
• 流畅的实时响应
• 参数面板：
• 可拖动的控制面板
• 实时预览更改效果
• 参数即时生效

使用说明

• 基础操作：
• 输入所需分辨率（宽度×高度）
• 点击"生成网格"按钮更新显示
• 使用鼠标滚轮进行缩放
• 按住鼠标左键拖动画布
• 网格定制：
• 在颜色输入右侧选择预设的颜色。
• 使用线条粗细的加减按钮调整线条粗细
• 通过复选框控制对角线和信息的显示/隐藏
• 图片导出：
• 点击"保存网格"按钮，保存为jpg格式
• 选择保存位置
• 自动生成包含分辨率信息的文件名

视频演示

更新日志

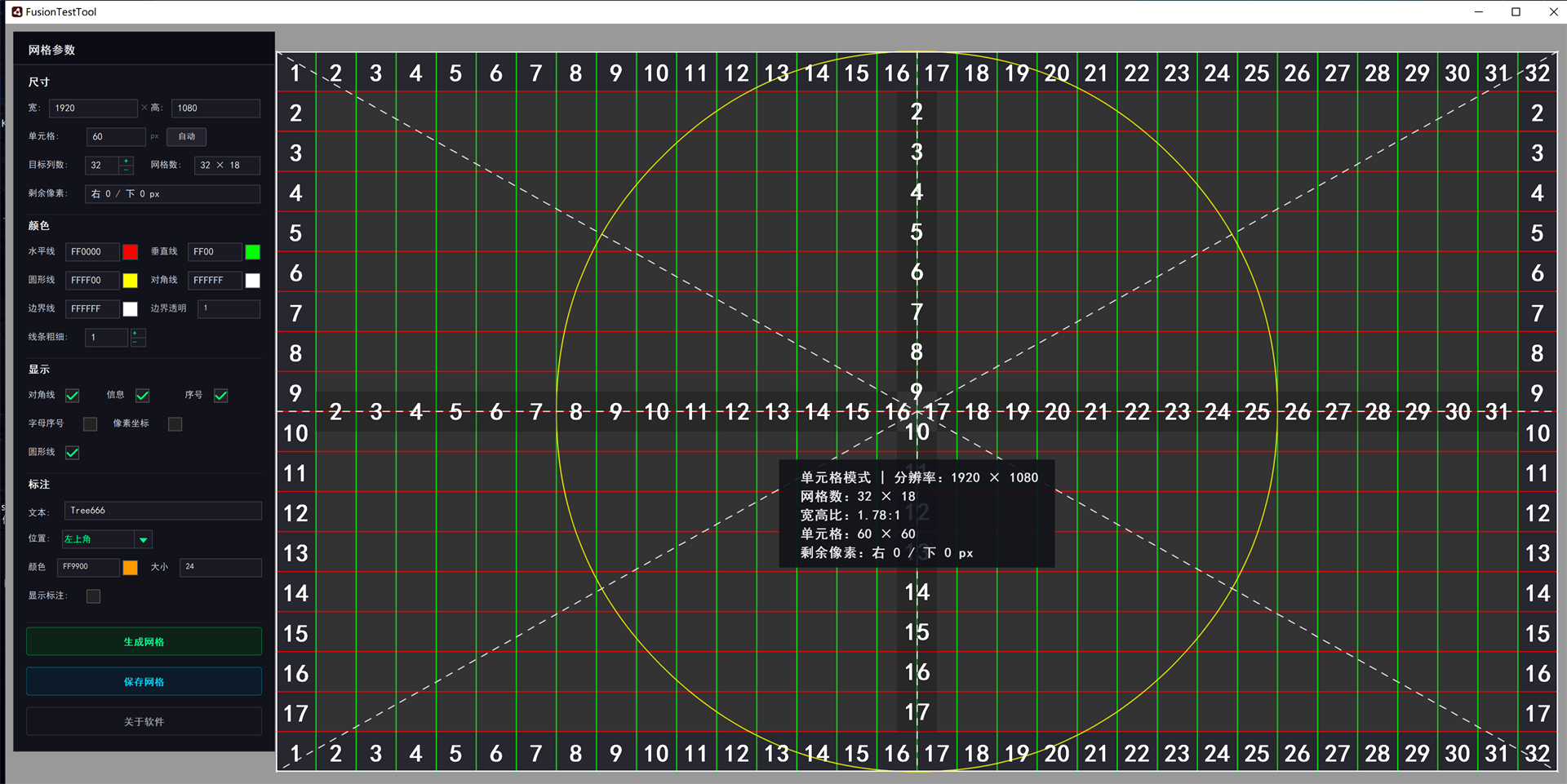

v3.2(2026/07/19)

本次更新主要优化了网格参数配置、坐标显示、字母模式和彩色参考网格，并修复了一些现场对位时容易误判的问题。

新增

• 新增单元格自定义像素设置，可直接指定每个网格单元的像素大小。
• 新增 目标列数 设置，用于通过“自动”按钮快速推算单元格像素。
• 新增 网格数 与 剩余像素 显示，剩余像素现在显示为右 x / 下 y px，方便判断边缘未满格区域。
• 新增 像素坐标 显示模式，方便现场快速确认当前网格对应的像素位置。
• 新增 圆形线开关，可控制中心圆形参考线是否显示。
• 新增颜色选择器，支持更快速地设置水平线、垂直线、圆形线、对角线、边界线等颜色。
• 自定义单元格像素时，首次出现无法整除画布的情况会提示用户：末尾可能存在不完整网格。

优化

• 将原来的网格密度/像素逻辑整理为更直观的单元格模式。
• 自动 按钮现在只负责根据目标列数重新计算单元格像素，不再覆盖用户手动输入的有效值。
• 网格参数 UI 布局、输入框对齐和文字垂直居中做了调整。
• 字母模式下的彩色网格现在会覆盖右侧/底部剩余区域，不完整格不显示字母坐标。
• 大分辨率网格下优化了字母序号显示方式，减少过密导致的可读性问题。
• 中心提示信息位置下移，减少遮挡中心交叉线。

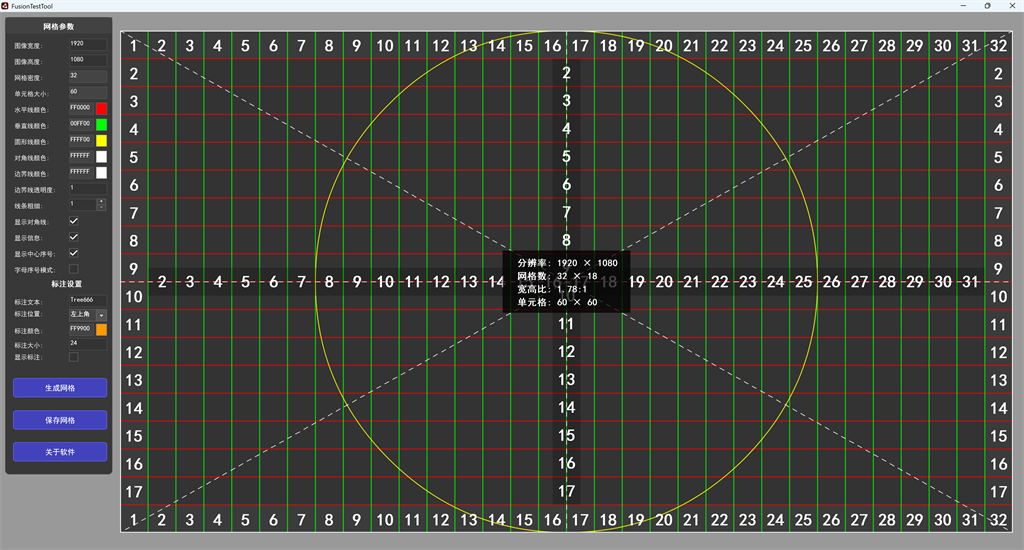

v3.1 (2025/11/20)

• 增大显示网格序号
• 提高保存图片的质量
• 保存图片格式改为png

v3.0 (2025/05/11)

• 新增标注功能，支持在网格中添加自定义文本标注
• 新增字母序号模式，支持使用字母+数字的方式标记单元格
• 优化高分辨率下的网格密度计算，自动调整单元格大小倍数
• 优化网格线条粗细在不同分辨率下的一致性
• 优化字母模式下的性能，移动或缩放时动态隐藏标记
• 修复UI面板拖拽超出窗口边界的问题
• 改进中心圆的绘制逻辑，使用最短边作为直径
• 修复多处UI交互问题和视觉bug
• 更新功能视频演示：https://www.bilibili.com/video/BV1qcEuzEEAo/

v2.0 (2025/04/27)

• 优化了网格绘制顺序，确保边界线显示在最上层
• 修复了中心虚线背景显示问题
• 调整了图片保存质量，使用最高质量设置（100）
• 调整网格图片保存算法，超大分辨率的网格图也可以正常保存。
• 增加了网格图片保存进度提示
• 优化了UI布局和参数顺序
• 修复了线条粗细调整按钮的功能
• 调整了线条粗细的范围为1-2
• 实现了颜色值的实时更新功能

v1.0（2025/04/22）

• 第一个版本发布
