这款机柜图可视化管理工具，专门面向数据中心管理员、机房运维人员和网络工程师。它支持设备拖拽摆放、版本快照、Excel导入导出、设备库管理等全流程功能，操作简单直观，能够大幅提升机柜管理效率，轻松实现数据中心设备的可视化管控。

核心功能详解

1. 项目管理系统——多项目统筹，备份导入更灵活

• 新建项目：支持自定义项目名称和描述，可批量生成机柜，也能创建多个独立项目，分别管理不同机房或业务场景。
• 项目管理：直观的项目列表，显示更新时间和设备统计，支持一键切换与删除，删除操作带有二次确认，避免误操作。
• 导入导出：支持本地JSON文件导入、JSON内容粘贴导入（适配新旧格式），导出时自动命名备份文件，便于分享和异地同步。
• 自动备份：支持手动保存，同时自动保存至浏览器LocalStorage，保存时自动创建版本快照，实时提示“未保存”状态，有效防止数据丢失。

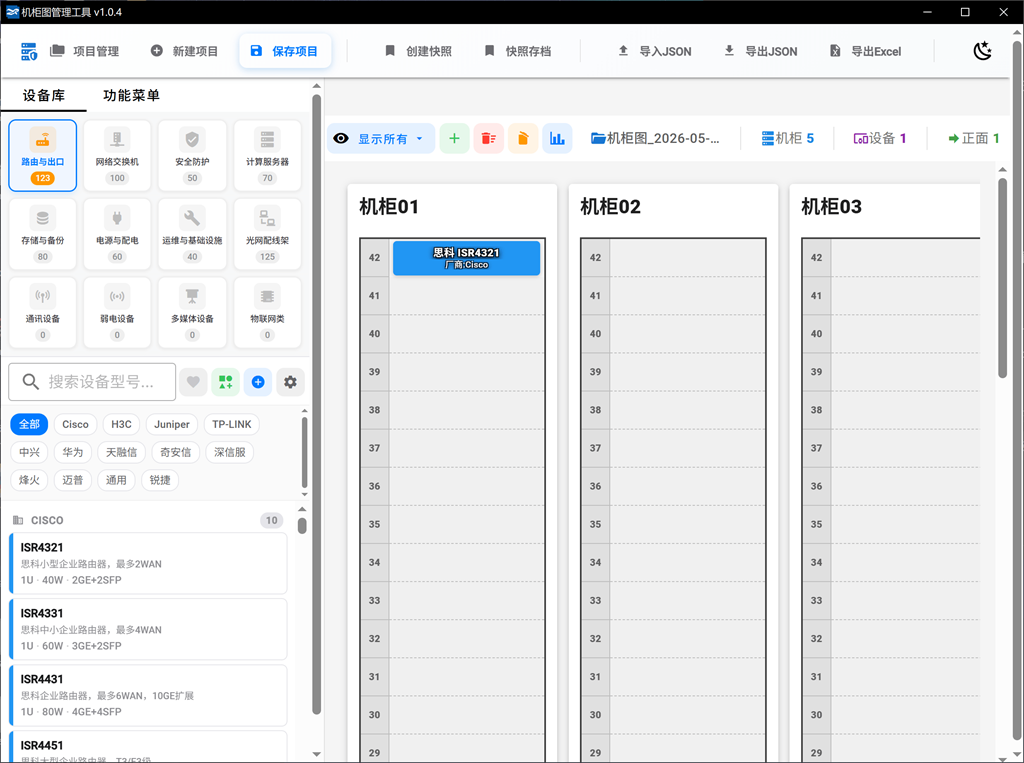

2. 机柜视图与布局系统——可视化拉满，操作更便捷

• 批量生成机柜：可配置1-100台机柜数量、任意U数高度（如42U、37U、48U等）及行列布局，支持智能命名（单行/多行模式），可选择新增到当前项目或新建项目。
• 机柜显示：支持自定义机柜颜色，实时显示机柜名称和U数，提供50%-150%多比例缩放，网格布局搭配横向滚动，多列机柜查看无压力。
• 视图模式：支持“显示所有（正反两面）”“仅正面”“仅背面”三种模式，可按需切换，查看更精准。

3. 设备管理与编辑——拖拽操作，精细化配置

• 拖拽摆放：从左侧设备库直接拖拽设备至机柜，智能吸附U位，自动检测设备高度，杜绝重叠，可选择摆放正面或背面。
• 设备编辑：可全方位配置设备信息，包括基础信息（名称、型号、SN、厂商等）、详细规格（功率、IP、端口等）、接口板卡（多板卡+多端口，支持端口类型/状态配置），也可自定义设备颜色、切换正反面。
• 快捷操作：支持清空所有机柜、清空所有设备，危险操作均带二次确认，防止误删数据。

4. 设备库系统——资源丰富，扩充便捷

• 8大分类：涵盖路由与出口、网络交换机、安全防护、计算服务器、存储与备份、电源与配电、运维与基础设施、光网配线架，分类清晰、颜色区分，方便快速定位。
• 28家厂商：覆盖华为、中兴、深信服、奇安信、联想、浪潮、Dell EMC等国内外主流厂商，贴合实际运维场景。
• 360+真实型号：每个设备均包含完整参数（U数、功率、端口、CPU等），无需手动录入，可直接使用。
• Excel批量扩充：提供专用脚本，可一键生成设备库扩充Excel，支持批量添加设备，满足个性化需求。

5. 版本快照与历史系统——变更可追溯，误操作可挽回

• 手动快照：点击即可创建快照，可自定义名称（默认带时间戳），快速保存当前布局状态。
• 历史查看：直观显示所有历史快照，包含创建时间、快照名称、版本来源（手动/自动），变更记录一目了然。
• 一键恢复：可恢复到任意历史版本，恢复前自动备份当前状态，彻底避免误恢复导致的数据丢失。

6. Excel导出功能——资产统计，汇报便捷

• 自定义导出：可选择导出设备名称、型号、SN、IP、机柜位置等任意字段，按需导出，不冗余。
• 标准格式：导出为.xlsx格式，自动命名（项目名+时间戳），自动格式化列宽，可直接用Excel打开编辑，适配汇报、资产统计等场景。

7. 精细化显示配置——按需调整，视觉更舒适

• 字段配置：可勾选机柜设备上显示的信息（名称、IP、SN、厂商等），实时预览效果，按需展示。
• 显示模式：提供简洁模式（仅名称）、标准模式（名称+IP/SN）、详细模式（多行信息），适配不同查看需求。

完整功能清单

典型使用场景

场景一：新建机房规划

1. 新建项目，命名“XX机房”并填写相关描述；
2. 使用“批量生成机柜”功能，创建10个42U机柜；
3. 从设备库拖拽对应设备，完成机柜布局摆放；
4. 创建快照保存“方案A”，调整布局后再创建“方案B”；
5. 对比两个方案，导出Excel文件用于汇报审批。

场景二：现有机房文档化

1. 新建项目，或导入现有JSON数据；
2. 逐个添加设备，录入IP、SN、资产编号等关键信息；
3. 配置设备端口信息和连接关系，完善设备详情；
4. 定期创建快照，记录机柜设备变更情况；
5. 导出Excel作为机房资产清单，便于日常核对和上报。

场景三：变更管理（防误操作，可追溯）

1. 设备变更前，创建快照并命名“变更前-2026-05-12”，留存原始状态；
2. 进行设备添加、移除、移动等变更操作；
3. 变更完成后，创建快照“变更后-完成”，记录变更结果；
4. 若变更后出现问题，一键恢复到“变更前”快照，快速挽回损失。

更新日志

v1.4.37(2026/06-14)

• 机柜互联一览搜索框改为紧凑样式，并放大主表区域、重分配各列表头宽度

v1.4.36(2026/06-14)

• 放宽对端端口、状态、备注三列的右侧区域占位，缓解连线明细右半区过紧

v1.4.35(2026/06-14)

• 收紧机柜互联一览备注列占位，压缩右侧空白区，让备注与定位列更贴近

v1.4.34(2026/06-14)

• 机柜互联一览的分组明细表统一列宽，跨机柜分组上下列位更整齐

v1.4.33(2026/06-14)

• 备注列改为左对齐，并将“有效连线”明确为“双端有效连线”口径

v1.4.25(2026/06-14)

• 对比矩阵端口详情新增定位端口，缺失对端机柜可原位切换并高亮目标端口

v1.4.24(2026/06-13)

• 设备清单支持二维码展示、放大，扫码查看设备详情
• 资源统计面板支持完整报表联动；报表新增 PDF、HTML 导出及打印功能

v1.4.23(2026/06/13)

• 全域卡片式视觉，统一工具栏/页签/机柜/设备库样式；高清图标，重构启动声明弹窗

v1.4.2(2026/06/08)

• 板卡模板增强：新增板卡端口命名模式（普通编号/框式命名），支持后续扩展不同厂商框式命名体系
• 板卡端口排列：板卡模板支持端口排列方式配置，套用模板时自动应用排列模式
• 预设配置完善：主板端口预设支持保存/应用命名方式、排列方式、起始端口号、管理口设置
• 端口组成修复：起始端口号设为1时端口范围正确显示1-24，端口类型渲染不再缺失末端口
• 矩阵显示修正：未配置主板端口的设备不再在矩阵对比和Excel导出中误显主板端口

v1.4.1(2026/06/05)

• 配线管理优化：鼠标悬停跨机柜连接端口时，左侧机柜列表自动平滑滚动到对端机柜并居中显示
• 设备清单增强：新增U位、高度、正反面、资产号字段，资产号移至SN前，取消功率字段
• Excel自动列宽：设备清单所有工作表（设备清单、按类别、按厂商）均根据内容自动调整列宽，避免文本截断

v1.4.0(2026/06/04)

• 3D性能大幅提升：内存占用显著降低，支持独立显卡加速，高清渲染大场景依然流畅
• 3D交互完善：标签独立显隐开关，导出HTML离线自包含，设备选中精准高亮不再越界
• 3D端口详情：大屏与预览模式下鼠标悬停设备端口即可查看完整连接信息
• 配线管理升级：端口悬停显示本端/对端/介质/状态/备注详情，对端设备列表显示已用连线数
• 连接信息完善：设备接线表新增对端机柜/资产号/U位/设备/端口列，一目了然
• 拓扑视图增强：设备节点连线数徽章、连线粗细按数量加权，全局视图连线计数标签
• 主板端口优化：端口连线规则统一，删除板卡时自动清理残留配置，避免端口数异常
• Excel导出增强：支持导出当前/全部机柜配线图，按颜色分类导出设备清单

v1.3.9(2026/06/03)

• 报表优化：资源报表页面宽度扩展，充分利用左右空间；机柜名/位置名过长时SVG图表标签自动截断

v1.3.7(2026/06/02)

• 端口修复：多板卡设备主板端口Excel批注误标为板卡端口的问题已修复

v1.3.6(2026/06/02)

• 导出修复：修复Excel导出语法错误导致导出崩溃的问题
• 连线可见：配线管理设备名称下新增连线数量显示，快速定位设备连线分布

v1.3.5(2026/06/01)

• 3D导出增强：导出HTML同步端口网格、机柜信息面板、设备面板标签、背面U刻度条

1.3.4 · 2026-05-31

• 连接总览升级：新增本端机柜/资产号/U位/设备及对端资产号/U位列，支持横向滚动
• 端口显示修复：连接总览/拓扑/Excel多端端口命名格式统一；未指定对端时统一显示"(不指定)"
• 修复跳转崩溃：连接总览"跳转到配线区"按钮空白问题已修复

1.3.3 · 2026-05-30

• 资产统计：新增空闲机柜和可用机柜指标，大屏/Excel/导出HTML三端统一
• 排序完善：大屏机柜热力图、配线管理Excel导出均按排号→列号排序

1.3.2 · 2026-05-30

• 机柜编号重构：删除后保持原编号不变，新增智能空位补齐+顺延，彻底杜绝名称重复
• 3D紧凑布局：机柜删除后自动紧密排列，无物理空位
• 全视图排序统一：2D机柜图、3D大屏、配线管理三端均按排号→列号排序一致

1.3.0 · 2026-05-29

• 板卡管理：设备支持配置多块板卡，独立端口数/类型/命名，模板套用
• 配线矩阵：端口单元格升级为3D风格，理线架/配线架自动过滤
• Excel增强：板卡完整导出，电源设备U位对齐

1.2.0 · 2026-05-26

• 3D大屏：数字孪生展示，DataV/FUI风格，全局态势/单机柜聚焦
• 发行版：免费版保留基础能力，完整版开放全部高级功能
• 统计统一：大屏和HTML导出口径一致

v1.1.0.0(2026/05/26)

• 新增 3D 大屏数字孪生展示，支持全局机柜态势、单机柜聚焦、容量利用率、设备分类和风险机柜联动查看
• 3D 大屏升级为 DataV/FUI 风格，优化顶部指标、左右 HUD 面板、底部机柜导航条和选中机柜详情
• 修复单机柜模式下隐藏机柜仍参与拾取的问题，点击命中只返回仍在场景中且可见的机柜或设备
• 修复大屏 ESC 行为：全局大屏不误退出，单机柜模式下 ESC 返回全局视图
• 统一软件内 3D 大屏和导出 HTML 大屏统计口径，修复繁忙机柜、UPS / 空调排除、中文 / 英文分类映射等统计差异
• 优化资源报表与 Excel 导出链路，增强容量、U 位、功率、设备分类、数据完整度等指标展示
• 新增免费版与完整版：免费版保留机柜图、报表和 3D 展示等基础能力；完整版保留全部高级功能

v1.0.7.5(2026/05/20)

• 机柜卡片标题栏重设计：深蓝渐变主题色，机柜名居中，U数/设备数徽章，三点菜单始终可见
• 删除机柜改为 Vuetify 风格确认对话框，删除时同步清理配线数据（portLinks/deviceWiringConfigs）
• 批量生成机柜命名逻辑修复：第2排从B01开始，第3排从C01开始，不再接续上一排编号
• 批量生成新增"追加到哪一排"选择：可精确追加到指定排，不影响其他排
• 多排机柜布局修复：第二排不再撑满整行，缩放功能恢复正常
• 新增机柜后 3D 视图自动刷新，无需手动切换视图
• Excel 导出多排机柜：同一 Sheet 上下排列，每排独立一段行，排间空行分隔
• 对口对应表新增本端/对端 U 位列，按机柜顺序排列
• 配线图 Excel 导出：端口排列模式（奇偶/前后）与界面保持一致
• 配线矩阵走线重构：线从端口垂直出发经顶部走线槽，再经中间走线槽到对端，不穿越端口区域
• 3D 背面设备标签修复：背面设备名称显示在机柜背面，不再错误显示在正面
• 3D 导出 HTML 修复：导出的独立网页可正常显示完整 3D 场景，支持离线浏览
• 机柜图 Excel 导出修复：不同高度机柜混排时 U 位对齐正确
• 性能优化：移除全量缓存清除的 watch，解决多机柜场景下的卡顿问题
• 版本号统一管理：标题栏、页面 header、更新日志均从 package.json 自动读取，无需手动维护
• 配线图 Excel 导出修复：管理口（portIndex=9999）端口列正确显示"管理口"而非数字 9999

v1.0.5.5(2026/05/19)

• 拓扑连接图连线标注改为 eNSP 风格：两端各显示本端端口号，紧贴对应设备节点
• 端口标签自动缩短：GigabitEthernet0/0/1 → GE0/0/1，TenGigabitEthernet → XGE，Ethernet → Eth
• 连线中间不再显示冗余文字，视觉更简洁专业
• 新增 shortenPortLabel 工具函数，支持华为/H3C/思科/锐捷/Juniper 全系命名规则缩写

v1.0.5(2026/05/18)

• 3D 场景引擎重构：修复设备高亮失效、单例生命周期、飞行动画竞态等 19 项核心缺陷
• 设备场景层级优化：设备改为机柜子节点，场景结构正确，资源清理统一
• U 刻度改为固定 Mesh 平面，不再随镜头旋转，贴附机柜左立柱一体化显示
• 机柜编号铭牌移至顶部横梁上表面，不遮挡设备，俯视清晰可见
• 设备标签自适应字号，1U 设备保证最小可读高度，长名称自动换行省略
• Raycaster 拾取改为预缓存列表，鼠标交互性能大幅提升
• U 号标签合并为单张纹理，42U 机柜 GPU 纹理数量降低 42 倍
• 3D 工具栏新增视角预设 Tooltip、项目统计信息居中显示、标签开关控制设备名显隐
• 机柜间距、设备排版、文字截断等多项视觉细节优化
